Verteilerschächte und Zubehör


Verteilerschacht NEW BRADO

Die neueste Generation von Geothermieverteilern. Fest montiert

in einem schwarzen Kunststoffgehäuse des Verteilerschachtes. Die Möglichkeit, 2 - 9 (10 auf Sonderwunsch) Erdwärmesonden anzuschließen. Zu- und Rücklaufstrecken paarweise nebeneinander angeordnet. Material: PEHD 100 RC/PEHD 100



Erhältlich in 3 Standardversionen:

+ Mit Flowmeter: Durchflussmesser an den Vorlaufstrecken,

Ventile an den Rücklaufstrecken. Durchflussmesser werden zum

Abgleich des Hydrauliksystems durch die Durchflusskontrolle an

jedem Abschnitt verwendet - mit der Möglichkeit, diese abzuschneiden (schließen). Durchflussmengen in linearen Durchflussmessgeräten: 2-12, 8-38 oder 20-70 dm3/min.

+ Mit Durchflussmessern, Typ RT: Durchflussmesser an den Vorlaufstrecken, Ventile an den Rücklaufstrecken. Durchflussmesser werden zum Abgleich des Hydrauliksystems durch die Durchflusskontrolle an jedem Abschnitt verwendet - mit der Möglichkeit, diese abzuschneiden (schließen). Durchfluss: 5-50 dm3/min.

+ Mit Ventilen: Ventile an den Vorlaufstrecken, Ventile an den

Rücklaufstrecken. Diese Lösung bietet die Möglichkeit, den Strom an jedem Abschnitt abzuschalten.



Produktspezifikation

Geothermie Verteilerschächte NEW BRADO von Solar hoch 2

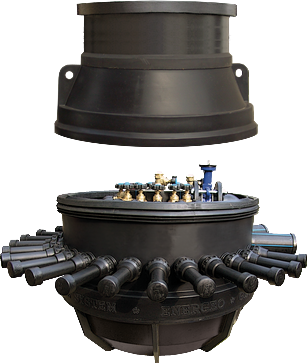

Verteilerschacht ALTRA SCANDIC

Der ALTRA SCANDIC ist der „grosse Bruder“ des NEW BRADO. Möglichkeit des Anschlusses von 6 bis 18 Erdwärmesonden. Zu- und Rücklaufstrecken paarweise nebeneinander angeordnet. Material: PEHD 100 RC. Der Schacht hat eine einzigartige Konstruktion, die es ermöglicht, den oberen Schornstein für Wartungszwecke zu demontieren. Auch der ALTRA SCANDIC ist in 3 Standardversionen erhältlich (siehe NEW BRADO). Zusätzlich bietet der ALTRA SCANDIC PREMIUM eine Ventilgruppe an den Anschlussschläuchen. Preis für die Premiumvariante auf Anfrage.



Geothermie Verteilerschächte ALTRA SCANDIC  von Solar hoch 2


Verteilerschacht SPIDER

Der SPIDER ist der der grösste Verteilerschacht von Solar hoch 2. Möglichkeit des Anschlusses von 15 bis 30 Erdwärmesonden. Zu- und Rücklaufstrecken paarweise nebeneinander angeordnet. Material: HDPE 100 RC. Der Schacht hat eine einzigartige Konstruktion, die es ermöglicht, den oberen Schornstein für Wartungszwecke zu demontieren.



Erhältlich in 3 Standardversionen:

+ Mit Flowmeter: Durchflussmesser an den Vorlaufstrecken, Ventile an den Rücklaufstrecken. Durchflussmesser werden zum Abgleich des Hydrauliksystems durch die Durchflusskontrolle an jedem Abschnitt verwendet - mit der Möglichkeit, diese abzuschneiden (schließen). Durchflussmengen in linearen Durchflussmessgeräten: 2-12, 8-38 oder 20-70 dm3/min.

+ Mit Durchflussmessern, Typ RT: Durchflussmesser an den Vorlaufstrecken, Ventile an den Rücklaufstrecken. Durchflussmesser werden zum Abgleich des Hydrauliksystems durch die Durchflusskontrolle an jedem Abschnitt verwendet - mit der Möglichkeit, diese abzuschneiden (schließen). Durchfluss: 5-50 dm3/min.

+ Mit Ventilen: Ventile an den Vorlaufstrecken, Ventile an den

Rücklaufstrecken. Diese Lösung bietet die Möglichkeit, den Strom an jedem Abschnitt abzuschalten.

Geothermie Verteilerschächte SPIDER von Solar hoch 2


Kaskadenlösung Verteilerschacht GIGA

Für noch grössere Anlagen bieten wir mit dem GIGA Verteilerschacht die Möglichkeit der Kaskadierung. Abhängig von der Anzahl der Kreise werden die kaskadierten Verteiler auf folgende Weise gebaut:



+ Verteiler ausgestattet mit 2 einzelnen Balken (Vor- und Rücklauf), geeignet für 2-4 Kreisläufe.

+ Verteiler ausgestattet mit einer einzigen Balken (Vor- und Rücklauf) geeignet für 5-6 Kreisläufe.



Verteiler mit 5-6 Kreisläufen werden als zwei Verteiler (Vor- und

Rücklauf) geliefert. Im Kaskadenverteiler GIGA werden lineare

Rotameter mit einem Durchfluss von 60-325 l/min eingesetzt.

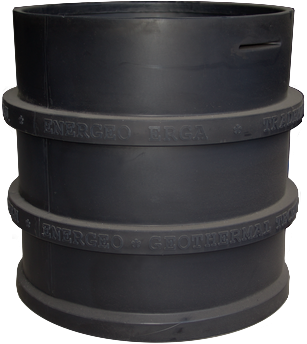

ERGA Schachtverlängerung



Die ERGA Schachtverlängerung ist geeignet für die Verteilerschächte NEW BRADO und ALTRA SCANDIC.

Geothermie ERGA Schachtverlängerung von Solar hoch 2

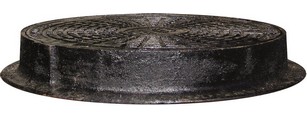

Schachtabdeckungen

Die Schachtabdeckungen sind in 3 verschiedenen Stärken erhältlich.



Schachtabdeckungen für Belastungen von bis zu 40 Tonnen!

Geothermie Schachtabdeckungen Verteilerschächte von Solar hoch 2

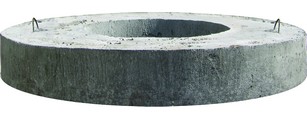

Zubehör

Für weiteres Zubehör rund um die Verteilerschächte fragen Sie uns bitte direkt an: Dichtmannschetten, PE-Innendeckel, diverse Flowmeter, Warnband, Befestigungssets und Dichtringe.

Geothermie Zubehör Verteilerschächte von Solar hoch 2
