collettori per sonde geotermiche


Il collettore per sonde geotermiche di Solar hoch 2 è disponibile con misuratore di volume in linea in diverse dimensioni di connessione e campi di portata. Viene fornito come set completo con staffa e può essere collegato direttamente con manicotti elettrofusione. Sono possibili anche transizioni a filettature in pollici. I flussimetri sono disponibili in queste 3 classi di potenza: 2 - 12 l/min, 8 - 38 l/min e 20 - 70 l/min.



Vantaggi del collettore per sonde geotermiche di Solar hoch 2:



+ completamente isolato ed ermeticamente sigillabile (2 o 3 cerchi).

+ disponibile in armadio da incasso zincato

+ con disposizione a zoccolo (posteriore) per il montaggio diretto in un pozzo di luce

+ sistema diagnostico elettronico EDS per il controllo e il funzionamento efficiente



Per esigenze individuali, contattateci personalmente.

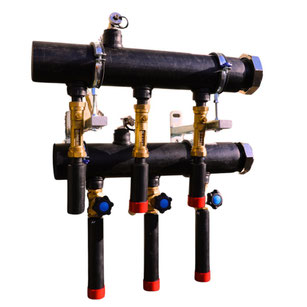

collettore per sonde geotermiche SWISS-LINE

Il collettore per sonde geotermiche SWISS-LINE di Solar hoch 2 è il nostro prodotto premium. Prende in considerazione tutte le caratteristiche desiderate per il mercato svizzero ed è stato sviluppato esclusivamente per questo mercato. I collettori per sonde geotermiche SWISS-LINE sono disponibili solo con un misuratore di volume.



È disponibile in quattro configurazioni di base con diverse dimensioni di connessione e campi di portata. Il collettore viene fornito come set completo, compresa la staffa (vedi figura). Il collettore può essere collegato direttamente con manicotti a saldare. Sono possibili anche transizioni a filettature in pollici (vedi accessori).



I flussimetri sono disponibili in queste 3 classi di prestazione:

2 - 12 l/min., 8 - 38 l/min. e 20 - 70 l/min.

collettore per sonde geotermiche SWISS-LINE - geotermia di Solar hoch 2


collettore per sonde geotermiche CLASSIC-LINE

Il collettore per sonde geotermiche CLASSIC-LINE di Solar hoch 2 è la nostra variante budget. Le sue prestazioni sono identiche a quelle della SWISS-LINE. Tuttavia, la maggior parte delle sue caratteristiche sono orientate ai requisiti e alle esigenze europee. I collettori per sonde geotermiche CLASSIC-LINE sono

disponibili con e senza misuratore di volume.

collettore per sonde geotermiche CLASSIC-LINE - geotermia di Solar hoch 2


cassetta di distribuzione REGA UNIVERS

REGA UNIVERS - armadio a parete isolata con distributore di sonde geotermiche incorporato, adatto per un‘installazione otticamente pulita all‘interno dell‘edificio. La cassa è realizzata in plastica di alta qualità. Il distributore è isolato termicamente con poliuretano bicomponente, tappetini in gommapiuma e polistirolo duro. Lo sportello di ispezione consente un facile accesso a valvole e flussimetri. Le prese per tubi, sfalsate dall‘alto, consentono di collegare l‘armadio a sinistra o a destra della pompa di calore. Il sistema deve essere ventilato all‘esterno della cassetta.

cassetta di distribuzione REGA UNIVERS - geotermia di Solar hoch 2

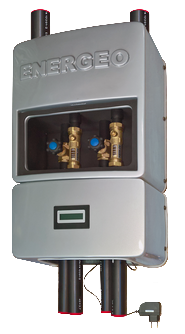

cassetta di distribuzione REGA UNIVERS con EDS basic

REGA UNIVERS - armadio a parete isolata con distributore di sonde geotermiche incorporato, adatto per un‘installazione otticamente pulita all‘interno dell‘edificio. La cassa è realizzata in plastica di alta qualità. Il distributore è isolato termicamente con poliuretano bicomponente, tappetini in gommapiuma e polistirolo duro. Lo sportello di ispezione consente un facile accesso a valvole e flussimetri. Le prese per tubi, sfalsate dall‘alto, consentono di collegare l‘armadio a sinistra o a destra della pompa di calore. Il sistema deve essere ventilato all‘esterno della cassetta.



Sistema Diagnostico Elettronico EDS-basic

I nostri distributori per sonde geotermiche possono essere attrezzati con l‘EDS basic. Viene installato nei distributori all‘interno dei locali. Misura in tempo reale la temperatura del fluido all‘ingresso delle singole sonde geotermiche, al ritorno dagli scambiatori di calore alla pompa di calore e visualizza la differenza di temperatura.

cassetta di distribuzione con EDS REGA UNIVERS - geotermia di Solar hoch 2


cassetta di distribuzione NOMO UNIVERS

Solar hoch 2 offre distributori geotermici di ultima generazione. L’armadio NOMO UNIVERS è stato progettato per l‘installazione sia all‘interno che all‘esterno dell‘edificio. Con una connessione principale sul retro e grazie alla sua forma stretta (profondità 18

cm), trova spazio nei pozzi di luce. Questo protegge il distributore e la condensa rimane all’esterno. Facoltativamente, i collegamenti principali possono anche essere selezionati sopra.

Gli armadi NOMO UNIVERS possono essere prodotti nelle seguenti varianti: con valvole, con valvola e flussimetri, a scelta nelle grandezze 2-12, 8-38 e 20-70 l/min. Su richiesta sono disponibili distributori fino a 7 circuiti e in diverse versioni.



cassetta di distribuzione NOMO UNIVERS - geotermia di Solar hoch 2


NOMO UNIVERS coperchio frontale

Il coperchio frontale copre perfettamente il NOMO UNIVERS, lo protegge e allo stesso tempo funge da copertura ottica.

NOMO UNIVERS coperchio frontale - geotermia di Solar hoch 2


cassetta di distribuzione da incasso INTEGRA

La cassetta INTEGRA è dotata di flussimetri in linea tipo B 8-38 l/min. Nelle cassette INTEGRA, i tubi di collegamento si trovano sulla parete posteriore dell‘armadio.



Le fasi dei lavori di assemblaggio e finitura per le cassette INTEGRA:

+ installazione di INTEGRA sul muro dell‘edificio

+ collegamento dello scambiatore di calore geotermico con l‘armadio.

+ montaggio del telaio di montaggio estetico dopo i lavori di intonacatura e finitura

+ montaggio della porta di ispezione

cassetta di distribuzione da incasso INTEGRA - geotermia di Solar hoch 2


coperchio per cassetta da incasso INTEGRA

Coperchio per cassetta di distribuzione da incasso INTEGRA.

coperchio per cassetta da incasso INTEGRA - geotermia di Solar hoch 2


soluzioni a cascata - collettore per sonde geotermiche

Le soluzioni in cascata per collettori di sonde geotermiche utilizzano rotametri lineari con una portata di 60 - 325 l/min. o valvole.

soluzioni a cascata: collettore per sonde geotermiche - geotermia di Solar hoch 2
