Erdsondenverteiler und Verteilerkasten


Der Solar hoch 2 Erdsondenverteiler ist mit inline Volumenmesser in unterschiedlichen Anschlussgrössen und Durchflussbereichen erhältlich. Er wird als komplettes Set inklusive Halterung geliefert und kann mit Elektro-Schweissmuffen direkt angeschlossen werden. Auch Übergänge auf Zollgewinde sind möglich. Flowmeter sind in diesen 3 Leistungsklassen erhältlich: 2 – 12 l/min., 8 – 38 l/min. und 20 – 70 l/min.



Vorteile der Erdsondenverteiler von Solar hoch 2:

  • Komplett gedämmt und hermetisch abschliessbar (2 oder 3 Kreise)
  • Erhältlich in verzinktem Unterputz-Schrank
  • Mit Stutzenanordnung (hinten) für eine direkte Montage in einen Lichtschacht
  • Elektronisches Diagnose System EDS zur Kontrolle und für einen effizienten Betrieb

Bei individuellen Anforderungen fragen Sie uns bitte persönlich an.

Erdsondenverteiler SWISS-LINE

Der Solar hoch 2 Erdsondenverteiler der SWISS-LINE ist unser Premiumprodukt. Er berücksichtigt alle für den Schweizer Markt

gewünschten Merkmale und wurde ausschliesslich für diesen

Markt entwickelt. Der Erdsondenverteiler der SWISS-LINE sind

nur mit Volumenmesser erhältlich. Er ist in vier Grundkonfigurationen mit unterschiedlichen Anschlussgrössen

und Durchflussbereichen erhältlich. Der Verteiler wird als komplettes Set inklusive Halterung (siehe Bild) geliefert. Der Verteiler kann mit Schweissmuffen direkt angeschlossen werden. Auch Übergänge auf Zollgewinde sind möglich.



Flowmeter sind in diesen 3 Leistungsklassen erhältlich:

2 - 12 l/min., 8 - 38 l/min. und 20 - 70 l/min.



+ Produktspezifikation

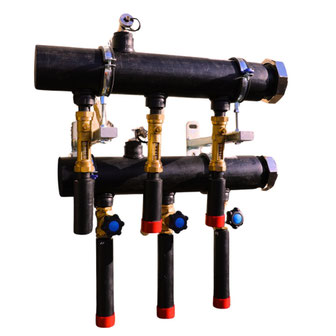

Geothermie Erdsondenverteiler SWISS-LINE von Solar hoch 2


Erdsondenverteiler CLASSIC-LINE

Der Solar hoch 2 Erdsondenverteiler der CLASSIC-LINE ist unsere Budgetvariante. Seine Leistungsfähigkeit ist identisch mit der der Swissline. Jedoch orientieren sich seine Merkmale mehrheitlich an europäischen Anforderungen und Bedürfnissen. Die Erdsondenverteiler der CLASSIC-LINE sind mit und ohne Volumenmesser erhältlich.



+ Produktspezifikation

Geothermie Erdsondenverteiler CLASSIC-LINE von Solar hoch 2


Verteilerkasten REGA UNIVERS

REGA UNIVERS - isolierter Wandschrank mit eingebautem Erdsondenverteiler, geeignet für eine auch optisch saubere Installation im Gebäudeinneren. Das Gehäuse ist aus hochwertigem Kunststoff – der Verteiler ist mit Zweikomponenten-Polyurethan, Schaumgummimatten und hartem Polystyrol wärmegedämmt. Durch die Inspektionstüre ist ein einfacher Zugang zu Ventilen und Durchflussmessern möglich. Die von oben versetzt angebrachten Rohrstutzen ermöglichen den Anschluss des Schrankes links oder rechts der Wärmepumpe.



Das System muss außerhalb des Schrankes entlüftet werden.



+Produktspezifikation

Geothermie Erdsondenverteilerkasten REGA UNIVERS von Solar hoch 2


Verteilerkasten REGA UNIVERS mit EDS basic

REGA UNIVERS - isolierter Wandschrank mit eingebautem Erdsondenverteiler, geeignet für eine auch optisch saubere Installation im Gebäudeinneren. Das Gehäuse ist aus hochwertigem Kunststoff – der Verteiler ist mit Zweikomponenten-Polyurethan, Schaumgummimatten und hartem Polystyrol wärmegedämmt. Durch die Inspektionstüre ist ein einfacher Zugang zu Ventilen und Durchflussmessern möglich. Die von oben versetzt angebrachten Rohrstutzen ermöglichen den Anschluss des Schrankes links oder rechts der Wärmepumpe. Das System muss außerhalb des Schrankes entlüftet werden.



Elektronisches Diagnose System EDS-basic

Unsere Erdsondenverteiler können mit dem EDS-basic ausgerüstet werden. Es wird installiert in Verteilern innerhalb der Räume. Es misst in Echtzeit die Mediumstemperatur am Eingang der einzelnen Erdwärmesonden, beim Rücklauf von den Wärmetauschern zur Wärmepumpe und zeigt die Temperaturdifferenz an.



 +Produktspezifikation

Geothermie Erdsondenverteilerkasten REGA UNIVERS mit EDS basic von Solar hoch 2


Verteilerkasten NOMO UNIVERS

Solar hoch 2 bietet die neueste Generation von Geothermieverteilern. Der Schrank NOMO UNIVERS ist für die Installation sowohl innerhalb als auch außerhalb des Gebäudes vorgesehen. Mit Hauptanschluss hinten und dank seiner schmalen Form (Tiefe 18 cm) findet er Platz in Lichtschächten. So ist der Verteiler geschützt und das Kondensat bleibt draussen. Wahlweise können die Hauptanschlüsse auch oben gewählt werden.



NOMO UNIVERS Schränke können in den folgenden Varianten hergestellt werden: Mit Ventilen, mit Ventil und Durchflussmessern, wahlweise in den Grössen 2-12, 8-38 und 20-70 l/min.



Verteiler bis 7 Kreise sowie in verschiedenen Ausführungen sind auf Anfrage ebenso erhältlich.



+ Produktspezifikation

Geothermie Erdsondenverteilerkasten NOMO UNIVERS von Solar hoch 2


NOMO UNIVERS Frontabdeckung

Die Frontabdeckung deckt den NOMO UNIVERS perfekt ab, schützt ihn und dient gleichzeitig als optische Abdeckung.

Geothermie Erdsondenverteilerkasten NOMO UNIVERS Frontabdeckung von Solar hoch 2


Unterputzschrank INTEGRA

Der INTEGRA-Schrank ist mit Inline-Flowmetern Typ B 8-38l/min. ausgestattet. Bei den INTEGRA-Schränken befinden sich die Verbindungsrohre auf der Rückwand des Schrankes. Etappen der Montagefertigstellungsarbeiten für den INTEGRASchrank:



+ Montage von INTEGRA an der Gebäudewand

+ Polyfusionsverbindung des Erdwärmetauschers mit dem Schrank

+ Montage des ästhetischen Montagerahmens nach Putz- und Ausbauarbeiten

+ Montage der Revisionstüre

Geothermie Erdsondenverteilerkasten Unterputzschrank INTEGRA von Solar hoch 2


Abdeckung für Unterputzschrank INTEGRA

Abdeckung für den Unterputz-Verteilerschrank INTEGRA.

Geothermie Erdsondenverteilerkasten Unterputzschrank INTEGRA von Solar hoch 2


Kaskadenlösungen Erdsondenverteiler

Bei den Kaskadenlösungen für Erdsondenverteiler werden lineare Rotameter mit einem Durchfluss von 60 - 325 l/min. verwendet oder Ventile.

Geothermie Kaskadenlösungen Erdsondenverteiler von Solar hoch 2
